行業背景：

工業電子雷管，又稱電子雷管、數碼雷管或數碼電子雷管，是采用電子控制方式對起爆授權和起爆過程進行控制的新一代雷管。由于電子雷管可采用電子芯片精確地控制起爆時間點，取代了傳統雷管中的化學“延期體”，因此，具有延時精度高、安全性好、可網絡檢測等突出優點，且每發電子雷管內置的身份碼及起爆密碼完整符合了公安部關于“三碼合一”的安全監控管理要求。此外，電子雷管的安全受控性和可溯源性，讓電子雷管的使用在推進施工安全與社會安定上發揮了建設性的積極作用。

2021年12月，在工信部《“十四五”民用爆炸物品行業安全發展規劃》中已經明確了全面使用電子雷管的時間節點為：“2022年6月底前停止生產、8月底前停止銷售除工業數碼電子雷管外的其它工業雷管”。由此，電子雷管將全面替代傳統工業雷管，預計到2022年底，所有其它傳統雷管都將使用完畢、退出市場。

解決方案：

盡管電子雷管有其無法比擬的優越性，但相較于傳統雷管也有其制造的復雜性和使用的特殊性，如果電子雷管在芯片設計上存在缺陷或控制模塊考慮不周、檢驗測試不夠完善等方面存在問題，會給電子雷管的制造生產帶來集成度差、一致性差、成本偏高、質量不可靠等一系列困難，同時，也會給爆破工作帶來起爆時延不準、受干擾后強制起爆或多次起爆等諸多不可控情況。

深圳市天弘飛科技有限公司根據以往從配套和使用電子雷管中總結的經驗和教訓，詳細分析了影響電子雷管設計、制造、儲運、使用等諸多因素，摸索出一套從電子雷管控制芯片、換能元件、模塊結構、保護電路、密碼認證到生產標準、測試流程、品質管控等多方面的生產經驗并使之系統化，配合合作伙伴一起推出了多個基于2010C電子雷管芯片、高集成度的電子模塊解決方案和外圍配套專利產品，期望為行業發展以及后續廠商帶來有益的借鑒與幫助。

基于2010C芯片的電子雷管控制模塊解決方案優勢：

• 芯片高集成度：2010C采用了高集成度的的模數混合芯片，穩定性高且功耗超低

• 低功耗芯片帶來的超強組網能力：并聯組網連接時可支持2000米之內的母線可靠通訊，單臺組網能力高達500發

• 采用OTP存儲技術實現了數據的單向讀寫保護，確保了數據存儲的安全不丟失

• 支持第三方認證密碼，支持隨機密碼，可實現“一發一碼”并可同管殼碼、通訊起爆碼實現“三碼合一”，完全滿足公安部門管控要求

• 通訊可靠性：直流載波雙向通訊方式，具有指令回讀能力，確保數據通訊可靠

• 抗干擾性：采用專利防靜電支架以及軍工級阻容器件，可抵抗交流、直流、靜電、脈沖等干擾

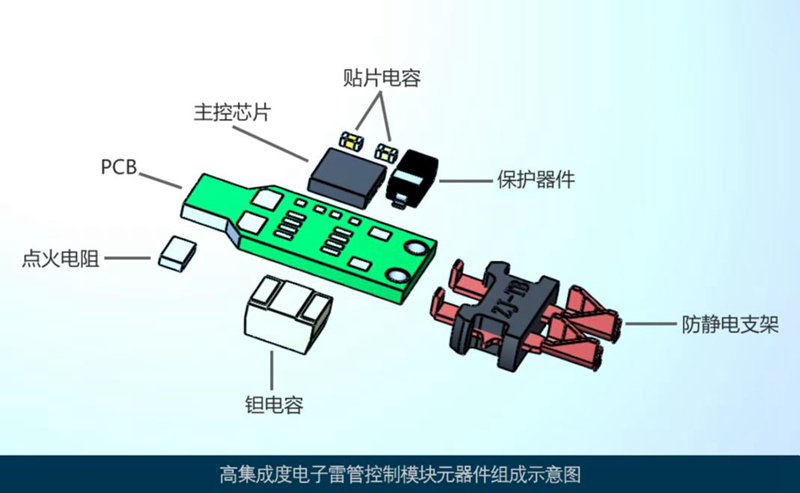

• 制造經濟性：模塊器件總數僅為8個且分布合理、焊接方便，便于標準化生產

• 高可靠性：安全型電路設計，模塊中任意器件出現虛焊、漏焊、故障或焊點間短路等情況均不會引起意外放電

• 器件專用性：為保證產品性能，所有元器件均為國內外超大型公司產品，部分元器件采用定制開發以保證滿足產品需求

• 模塊多樣化：可根據使用場景、管殼長短、換能器件的不同提供多種尺寸的模塊組成方案，適應性更佳
