防水線夾防水測試報告

線夾樣品防水測試報告

1、測試基本信息

測試新版本線夾防水效果。

2、測試對象

1#材質線夾10個、2#材質線夾5個。

3、測試儀器、設備

格輝（GOPHERT）CPS-3205L直流穩壓電源一臺、勝利(VICTOR) VC97三位半數字萬用表兩塊、塑料水桶一個（約28CM桶深）、母線兩段（每段長約2米）。

4、測試步驟

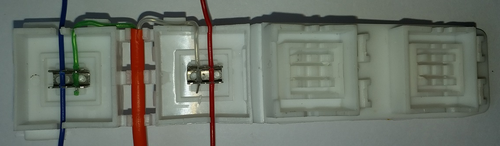

線夾壓接照片：

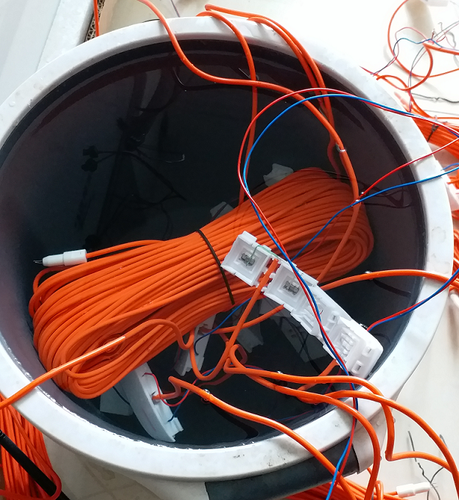

    線夾浸入水桶內照片：

（1）母線選取中段處，每隔5cm左右依次將母線夾壓入待測線夾內并壓好線夾蓋。

（2）用自來水將水桶灌滿至容積的95%左右，直流穩壓電源調至20V電壓輸出。母線其中一端連接至直流穩壓電源輸出端并在正極接線處串入萬用表（檔位撥到微安電流檔），將壓好線夾母線的中段處完全浸入水桶中。等待4小時后查看萬用表顯示的漏電流讀數后，再斷開母線其中一端連線使用另一塊萬用表電阻檔測量母線線間阻值并記錄數據。

5、測試數據記錄

6、測試結果

1#材質線夾在9V電壓下最大漏電流約為528uA，20V電壓下最大漏電流約為1410uA。

2#材質線夾在9V電壓下浸入水桶中4小時后樣品未測量到漏電。
